هر مداری که ساخته می‌شود، از چند قطعه‌ی ساده شروع شده است. یک مقاومت هزار تومانی که جریان LED را محدود می‌کند، یک خازن که نویز خط تغذیه را می‌گیرد، یا یک ترانزیستور که رله را راه می‌اندازد. مشکل معمول هم همین است: پروژه سر جای خودش آماده است و فقط یک قطعه‌ی کوچک کم دارد.

در این دسته‌بندی، مجموعه‌ی گسترده‌ای از قطعات الکترونیکی گردآوری شده است تا برای تکمیل مدار لازم نباشد چند فروشگاه را بگردید. از قطعات پایه مانند مقاومت و خازن گرفته تا آی‌سی‌های تخصصی، ماسفت‌های قدرت، کلیدها، کانکتورها و قطعات مکانیکی.

مقاومت‌ها

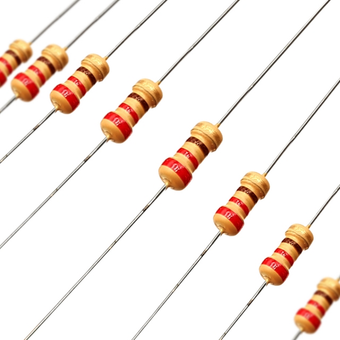

مقاومت‌های کربنی ۱/۴ وات و ۰.۵ وات با تلورانس ۵ درصد در تمام مقادیر سری E12 موجود است؛ از ۱ اهم تا ۱۰ مگا اهم. این قطعات به‌صورت تک و عمده عرضه می‌شوند، بنابراین چه یک عدد برای تعمیر لازم داشته باشید و چه صد عدد برای تولید، هر دو حالت پاسخ داده می‌شود.

انتخاب توان مقاومت به اندازه‌ی انتخاب مقدار آن اهمیت دارد. مقاومت ۱/۴ وات برای مدارهای سیگنالی و راه‌اندازی LED کافی است، اما در مسیرهایی که جریان بالاتری عبور می‌کند، مقاومت ۰.۵ وات یا بالاتر لازم است تا قطعه در بلندمدت داغ نشود و مقدارش تغییر نکند.

در کنار مقاومت‌های ثابت، ترمیستور NTC ده کیلو اهم نیز برای اندازه‌گیری دما و محدود کردن جریان هجومی در دسترس است.

خازن‌ها

سه خانواده‌ی اصلی خازن در این دسته موجود است و هر کدام کاربرد متفاوتی دارند:

خازن الکترولیتی برای فیلتر کردن تغذیه و ذخیره‌ی انرژی استفاده می‌شود. مقادیر از ۱ میکروفاراد تا ۴۷۰۰ میکروفاراد و ولتاژهای ۱۶ تا ۴۲۰ ولت موجود است. برندهای معتبر تایوانی، ژاپنی و کره‌ای مانند TAICON، ELNA، NIPPON، RUBYCON و SAMYOUNG در کنار گزینه‌های اقتصادی‌تر عرضه می‌شوند. در مدارهای سوئیچینگ و منابع تغذیه، انتخاب خازن باکیفیت با طول عمر بالا تفاوت محسوسی در دوام دستگاه ایجاد می‌کند.

خازن عدسی یا سرامیکی برای فرکانس بالا، بای‌پس تغذیه و مدارهای نوسان‌ساز کاربرد دارد. مقادیر از ۱۰ پیکوفاراد تا ۱۰۰ نانوفاراد در دسترس است. خازن ۱۰۰ نانوفاراد پرکاربردترین عضو این خانواده است و تقریباً کنار پایه‌ی تغذیه‌ی هر آی‌سی دیجیتالی جای دارد.

خازن پلی استر برای ولتاژهای بالا و مدارهای صوتی مناسب است. مقادیر ۱۰۰ نانو تا ۲.۲ میکروفاراد در ولتاژهای ۲۵۰ تا ۶۳۰ ولت موجود است.

ابر خازن ۱.۵ فاراد نیز برای کاربردهای پشتیبان حافظه و ذخیره‌ی انرژی کوتاه‌مدت در دسترس است.

دیودها و یکسوسازها

دیودهای عمومی مانند 1N4007 و 1N4148، دیودهای سریع سری FR و UF برای مدارهای سوئیچینگ، دیود شاتکی 1N5819 با افت ولتاژ پایین، و دیودهای زنر در ولتاژهای ۳.۳ تا ۱۸ ولت برای تثبیت ولتاژ.

پل دیودها نیز در دو فرم مربعی و شانه‌ای و در بازه‌ی ۱ تا ۲۵ آمپر موجود هستند؛ از DB107 برای منابع تغذیه‌ی کوچک تا KBU2510 برای کاربردهای پرجریان.

ترانزیستورها و ماسفت‌ها

ترانزیستورهای دوقطبی شامل مدل‌های سیگنال کوچک مانند BC547، BC557، 2N2222، 2N3904، C945 و A1015، و مدل‌های قدرت مانند سری TIP و BD در پکیج‌های TO-220 و TO-126.

ماسفت‌های قدرت شامل IRFZ44N، IRF540N، IRF3205، IRF840، IRFP250N و سایر مدل‌های پرکاربرد در اینورترها، درایورهای موتور و منابع تغذیه‌ی سوئیچینگ.

ترایاک و تریستور شامل BT136، BT137، BT138، BT151 و BT152 برای کنترل توان AC، دیمرها و کنترلرهای موتور.

آی‌سی‌ها و رگولاتورها

آی‌سی تایمر NE555 در دو پکیج DIP و SMD، آپ‌امپ‌های LM358 و LM324، مقایسه‌کننده‌های LM393 و LM339، تقویت‌کننده‌ی صوتی LM386 و آی‌سی‌های قدرت صوتی سری TDA برای ساخت آمپلی‌فایر.

خانواده‌ی CMOS شامل CD4001، CD4011، CD4013، CD4017، CD4040، CD4051، CD4060 و CD4093 برای مدارهای منطقی و شمارنده‌ها.

درایورهای ULN2003 و ULN2803 برای راه‌اندازی رله و موتور پله‌ای، و اپتوکوپلرهای PC817، FL817 و TLP521 برای ایزولاسیون مدار.

رگولاتورهای خطی سری 78xx در ولتاژهای مثبت ۵، ۹، ۱۲ و ۱۵ ولت، سری 79xx در ولتاژهای منفی، و LM317 برای خروجی قابل تنظیم.

میکروکنترلر ATMEGA8A نیز برای پروژه‌های AVR در دسترس است.

پتانسیومتر، ولوم و مولتی ترن

ولوم‌های چرخشی از ۵۰۰ اهم تا ۱ مگا اهم، پتانسیومترهای خوابیده برای تنظیم روی برد، و مولتی ترن‌های ایستاده برای تنظیم دقیق. سرولوم‌های پلاستیکی و طرح استیل نیز برای تکمیل ظاهر دستگاه موجود است.

کلیدها و سوئیچ‌ها

تک سوئیچ‌های فشاری در سایزهای ۳×۶، ۶×۶ و ۱۲×۱۲ میلی‌متر با ارتفاع‌های مختلف و در نسخه‌های DIP، SMD و رایت‌انگل. کلیدهای راکر سری KCD در فرم‌های گرد، بیضی و مستطیلی با و بدون چراغ. کلیدهای کشویی، کلنگی، چکشی و میکروسوئیچ‌های اهرم‌دار.

انتخاب کلید مناسب فقط به شکل ظاهری آن بستگی ندارد؛ جریان و ولتاژ کاری هم باید با مدار شما بخواند. کلید راکری که برای ۲۵۰ ولت AC طراحی شده با کلیدی که برای مدار ۱۲ ولت DC ساخته شده متفاوت است.

کانکتورها، سوکت‌ها و جک‌ها

پین هدرهای نری و مادگی با گام ۲.۵۴ میلی‌متر، سوکت‌های IC از ۸ تا ۲۸ پایه، جک‌های آداپتور DC در سایزهای ۵.۵×۲.۱ و ۵.۵×۲.۵ در نسخه‌های روبردی و روپنلی، کانکتورهای USB نری و مادگی در تایپ A، تایپ B، میکرو و تایپ C، جک هدفون ۳.۵ میلی‌متری، فیش‌های فندکی خودرو، سوکت‌های برق AC، فیش‌های موز منبع تغذیه و کانکتورهای بلندگو.

فیوز و حفاظت مدار

فیوزهای شیشه‌ای ۵×۲۰ میلی‌متر در تمام آمپراژهای رایج از ۰.۱ تا ۲۵ آمپر، به همراه جافیوزی‌های روپنلی، روبردی و بین‌راهی. فیوز ارزان‌ترین قطعه‌ی مدار شماست و در عین حال چیزی است که مانع سوختن گران‌ترین قطعات می‌شود.

قطعات صوتی

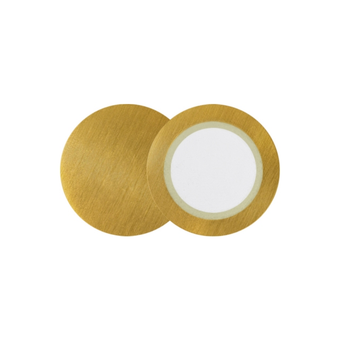

بازرهای یکپارچه ۵ و ۱۲ ولت، پیزو الکتریک، بلندگوهای تخت و گرد در قطرهای ۲۷ تا ۶۶ میلی‌متر با امپدانس ۸ اهم، و میکروفن خازنی برای پروژه‌های صوتی و تشخیص صدا.

موتورها و محرک‌ها

سروو موتورهای SG90 و MG90S برای رباتیک، موتورهای گیربکس‌دار زرد برای ربات‌های چرخ‌دار، موتورهای DC اسباب‌بازی، موتور ویبره سکه‌ای، موتور کورلس و پمپ آب مینیاتوری ۳ تا ۵ ولت برای پروژه‌های آبیاری خودکار.

رله‌های ۲۴ ولت با جریان ۷، ۱۰ و ۳۰ آمپر نیز برای کنترل بارهای سنگین‌تر در دسترس هستند.

بردبرد و فیبر مدار

بردبردهای ۴۰۰ و ۸۳۰ سوراخ برای تست بدون لحیم‌کاری، فیبرهای سوراخدار دورو متالیزه در سایزهای مختلف برای ساخت نمونه‌ی نهایی، سیم‌های جامپر و کابل‌های گیره سوسماری.

چرا خرید قطعات از میکرومیک؟

عرضه به‌صورت تک و عمده. برای مقاومت و خازن لازم نیست بسته‌ی صد عددی بخرید؛ همان تعدادی که نیاز دارید سفارش دهید.

تنوع مقادیر. در خانواده‌هایی مانند مقاومت، خازن عدسی و پتانسیومتر، تقریباً تمام مقادیر استاندارد پوشش داده شده تا برای یک مقدار خاص دست خالی نمانید.

ارسال به سراسر کشور و امکان خرید حضوری از فروشگاه در بوشهر.

اگر قطعه‌ای که لازم دارید در لیست نیست، با پشتیبانی تماس بگیرید؛ بسیاری از اقلام قابل تأمین هستند.

۱. سوالات متداول

کد رنگ مقاومت را چگونه بخوانم؟

در مقاومت‌های چهار نواره، دو نوار اول رقم‌ها، نوار سوم ضریب و نوار چهارم تلورانس را نشان می‌دهد. برای مثال قهوه‌ای، مشکی، قرمز و طلایی یعنی یک کیلو اهم با تلورانس ۵ درصد. ساده‌ترین راه اطمینان، اندازه‌گیری با مولتی‌متر است.

تفاوت مقاومت ۱/۴ وات و ۰.۵ وات چیست؟

هر دو مقدار مقاومتی یکسانی دارند اما توان قابل تحملشان متفاوت است. ۱/۴ وات برای مدارهای سیگنالی و LED کافی است. اگر توان مصرفی مقاومت بیشتر باشد، باید از ۰.۵ وات یا بالاتر استفاده کنید تا داغ نشود.

برای LED چه مقاومتی لازم است؟

مقدار مقاومت از تقسیم اختلاف ولتاژ تغذیه و ولتاژ LED بر جریان دلخواه به دست می‌آید. برای LED معمولی روی تغذیه‌ی ۵ ولت، مقاومت ۲۲۰ تا ۳۳۰ اهم انتخاب متداولی است.

فرق خازن الکترولیتی، عدسی و پلی استر چیست؟

خازن الکترولیتی ظرفیت بالا دارد، قطبیت‌دار است و برای فیلتر تغذیه استفاده می‌شود. خازن عدسی ظرفیت کم دارد، بدون قطبیت است و در فرکانس بالا عملکرد بهتری دارد. خازن پلی استر برای ولتاژ بالا و کاربردهای صوتی مناسب است.

اگر خازن الکترولیتی را برعکس ببندم چه می‌شود؟

خازن الکترولیتی قطبیت‌دار است و بستن معکوس آن باعث گرم شدن، نشتی و در نهایت ترکیدن خازن می‌شود. پایه‌ی منفی معمولاً با نوار روشن روی بدنه مشخص شده است.

آی سی NE555 چه کاربردی دارد؟

NE555 یک تایمر همه‌کاره است که برای ساخت مدارهای تأخیری، مولد پالس، مدولاسیون PWM، چشمک‌زن LED و مولد فرکانس صوتی استفاده می‌شود. یکی از پرکاربردترین آی‌سی‌های تاریخ الکترونیک است.

تفاوت ترانزیستور معمولی و ماسفت چیست؟

ترانزیستور دوقطبی با جریان بیس کنترل می‌شود و برای فعال شدن به جریان پیوسته نیاز دارد. ماسفت با ولتاژ گیت کنترل می‌شود و در حالت روشن مقاومت بسیار کمی دارد، بنابراین در کاربردهای پرجریان و سوئیچینگ راندمان بهتری می‌دهد.

رگولاتور 7805 چند آمپر می‌دهد؟

رگولاتور L7805CV در پکیج TO-220 معمولاً تا حدود ۱.۵ آمپر جریان می‌دهد، مشروط بر اینکه هیت‌سینک مناسب داشته باشد. بدون خنک‌کننده، جریان قابل استفاده بسیار کمتر خواهد بود.

فرق دیود معمولی، سریع و شاتکی چیست؟

دیود معمولی مانند 1N4007 برای یکسوسازی برق شهر مناسب است. دیود سریع سری FR و UF زمان بازیابی کوتاه‌تری دارد و برای مدارهای سوئیچینگ به کار می‌رود. دیود شاتکی افت ولتاژ کمتری دارد و در مدارهای کم‌ولتاژ راندمان بهتری می‌دهد.

دیود زنر برای چه استفاده می‌شود؟

دیود زنر در حالت بایاس معکوس ولتاژ ثابتی را حفظ می‌کند و برای تثبیت ولتاژ، محافظت مدار در برابر اضافه ولتاژ و ساخت مرجع ولتاژ استفاده می‌شود.

چطور بفهمم چه فیوزی برای مدارم لازم است؟

فیوز باید کمی بالاتر از حداکثر جریان عادی مدار و پایین‌تر از حد تحمل قطعات انتخاب شود. مثلاً برای مداری که در حالت عادی ۱.۵ آمپر می‌کشد، فیوز ۲ آمپر انتخاب متعارفی است.

پین هدر ۲.۵۴ میلی‌متر برای چه کاری استفاده می‌شود؟

گام ۲.۵۴ میلی‌متر استاندارد رایج بردبرد، فیبر سوراخدار و بردهای آردوینو است. پین هدر نری برای لحیم روی برد و مادگی برای ساخت سوکت اتصال ماژول به کار می‌رود.

اپتوکوپلر چه کاربردی دارد؟

اپتوکوپلر دو بخش مدار را از نظر الکتریکی جدا می‌کند و سیگنال را با نور منتقل می‌کند. این کار در ایزوله کردن بخش کنترل از بخش قدرت و محافظت میکروکنترلر در برابر ولتاژ بالا ضروری است.

آیا امکان خرید عمده وجود دارد؟

بله. بسیاری از قطعات پایه مانند مقاومت و خازن به‌صورت تک و عمده عرضه می‌شوند. برای سفارش‌های حجمی با پشتیبانی فروشگاه هماهنگ کنید.

اگر قطعه‌ی مورد نیاز من در سایت نباشد چه کنم؟

با پشتیبانی میکرومیک تماس بگیرید. بسیاری از اقلام موجود در انبار هنوز روی سایت ثبت نشده‌اند یا امکان تأمین دارند.

امکان خرید حضوری وجود دارد؟

بله. علاوه بر سفارش آنلاین و ارسال به سراسر کشور، می‌توانید از فروشگاه حضوری میکرومیک در بوشهر خرید کنید.
