گرما همان چیزی است که اکثر مدارها را از پا درمی‌آورد. یک ماسفت که در بار سنگین داغ می‌شود، یک رگولاتور خطی که ۵۰ درصد توان ورودی را به حرارت تبدیل می‌کند، یا یک منبع تغذیه که در جعبه‌ی بسته کار می‌کند — همه در نهایت به یک راه‌حل خنک‌کاری نیاز دارند. طول عمر بسیاری از قطعات الکترونیکی رابطه‌ی مستقیمی با دمای کاری‌شان دارد و هر چند درجه کاهش دما می‌تواند عمر قطعه را چند برابر کند.

در این دسته‌بندی، مجموعه‌ای از قطعات خنک‌کاری گردآوری شده است؛ از فن‌های DC در سایزهای مختلف و هیت‌سینک‌های آلومینیومی تا المان پلتیر و بلوک‌های خنک‌کننده‌ی آبی برای کاربردهای تخصصی‌تر.

فن‌های ۱۲ ولت DC

فن‌های موجود در این دسته با ولتاژ ۱۲ ولت DC کار می‌کنند و در سایزهای مختلف عرضه می‌شوند تا برای هر فضایی گزینه‌ای وجود داشته باشد:

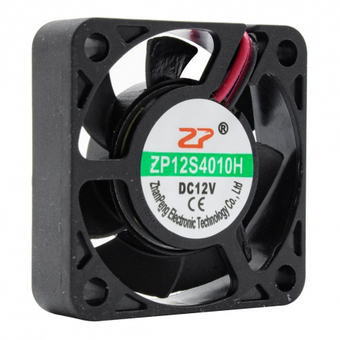

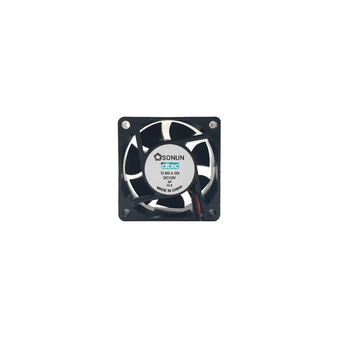

• ۴۰×۴۰ میلی‌متر (مدل ۴۰۲۰): کوچک‌ترین گزینه، مناسب جعبه‌های فشرده و بردهای کوچک
• ۵۰×۵۰ میلی‌متر (مدل ۵۰۱۵): با ضخامت کم، مناسب فضاهای باریک

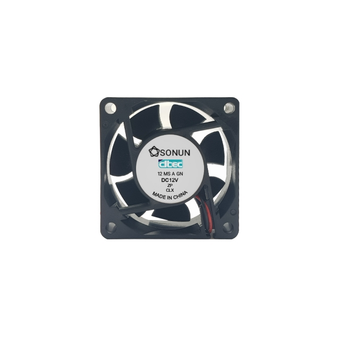

• ۶۰×۶۰ میلی‌متر (مدل ۶۰۲۰): تعادل مناسب بین اندازه و جریان هوا
• ۸۰×۸۰ میلی‌متر (مدل ۸۰۲۵): گزینه‌ی متداول برای منابع تغذیه و کیس‌های متوسط
• ۱۲۰×۱۲۰ میلی‌متر: بیشترین جریان هوا با کمترین صدا در دور پایین

نکته‌ای که هنگام انتخاب سایز باید در نظر بگیرید: فن بزرگ‌تر برای جابه‌جایی حجم هوای یکسان به دور کمتری نیاز دارد و در نتیجه صدای کمتری تولید می‌کند. اگر فضای کافی دارید، فن بزرگ‌تر با دور پایین‌تر انتخاب بهتری نسبت به فن کوچک پرسرعت است.

جت فن‌های حرفه‌ای

در کنار فن‌های استاندارد، جت فن‌های مارک‌های شناخته‌شده مانند DELTA و SUNON نیز موجود است. این فن‌ها فشار استاتیک بالاتری تولید می‌کنند و برای عبور هوا از میان هیت‌سینک‌های متراکم یا مسیرهای پرمقاومت مناسب‌ترند.

مدل‌های براشلس سه‌سیمه علاوه بر دو سیم تغذیه، یک سیم سیگنال تاکومتر دارند که امکان خواندن دور فن توسط برد کنترلی یا میکروکنترلر را فراهم می‌کند. این قابلیت در سیستم‌هایی که پایش سلامت فن اهمیت دارد کاربردی است.

جت فن دوبل نیز برای کاربردهایی طراحی شده که به فشار هوای بسیار بالا نیاز است.

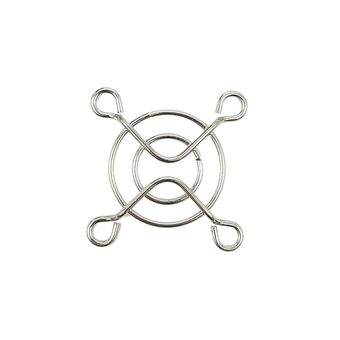

محافظ فن

محافظ فن یا همان توری فن دو کار انجام می‌دهد: جلوگیری از تماس اتفاقی دست یا سیم با پره‌های در حال چرخش، و ممانعت از ورود اجسام خارجی به داخل دستگاه. در دستگاه‌هایی که کاربر عمومی با آن‌ها سر و کار دارد، نصب محافظ فن یک ملاحظه‌ی ایمنی جدی است، نه یک انتخاب ظاهری.

محافظ‌ها در سایزهای متناسب با فن‌ها عرضه می‌شوند و با همان پیچ‌های نصب فن به بدنه بسته می‌شوند.

هیت‌سینک‌ها

هیت‌سینک گرمای قطعه را می‌گیرد و با افزایش سطح تماس با هوا آن را دفع می‌کند. هیت‌سینک مداد تراشی رایج‌ترین نوع برای قطعات پکیج TO-220 مانند رگولاتورهای سری ۷۸xx، ماسفت‌های قدرت و ترانزیستورهای TIP است. نصب آن ساده است و برای اکثر کاربردهای عمومی کفایت می‌کند.

برای المان‌های سرد کننده و کاربردهای پرتوان، هیت‌سینک‌های بزرگ‌تر با سطح مقطع مربعی در دسترس است که قابلیت دفع حرارت بسیار بیشتری دارند.

یک نکته‌ی عملی که در کارایی هیت‌سینک تفاوت زیادی ایجاد می‌کند: بدون خمیر سیلیکون، فاصله‌های میکروسکوپی بین قطعه و هیت‌سینک پر از هوا می‌ماند و هوا عایق حرارتی خوبی است. لایه‌ی نازکی از خمیر حرارتی می‌تواند انتقال حرارت را به‌طور محسوسی بهبود دهد.

المان سرد کننده پلتیر

المان پلتیر مدل TEC1-12706 یک قطعه‌ی ترموالکتریک است که با اعمال جریان DC، یک سمت آن سرد و سمت دیگر گرم می‌شود. این قطعه برای ساخت یخچال‌های کوچک، خنک‌کننده‌های نقطه‌ای، آب‌سردکن‌های کوچک و پروژه‌های تحقیقاتی استفاده می‌شود.

نکته‌ی حیاتی درباره‌ی کار با پلتیر: این قطعه بدون خنک‌کاری سمت گرم کار نمی‌کند. پلتیر گرما را جابه‌جا می‌کند، نه اینکه از بین ببرد. اگر گرمای سمت داغ به‌طور مؤثر دفع نشود، اختلاف دما از بین می‌رود، سمت سرد دیگر سرد نمی‌ماند و در نهایت خود المان آسیب می‌بیند. بنابراین هر پروژه‌ی پلتیر به یک هیت‌سینک مناسب به همراه فن، یا یک بلوک خنک‌کننده‌ی آبی نیاز دارد.

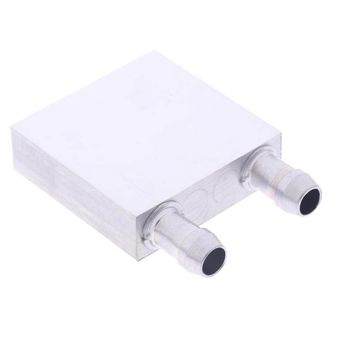

بلوک خنک‌کننده آبی

بلوک‌های خنک‌کننده‌ی آلومینیومی برای سیستم‌های خنک‌کاری مایع طراحی شده‌اند. آب یا مایع خنک‌کننده از داخل مسیرهای بلوک عبور می‌کند و گرما را از قطعه به رادیاتور منتقل می‌کند.

این روش در مقایسه با خنک‌کاری هوا ظرفیت انتقال حرارت بسیار بالاتری دارد و برای پروژه‌های پلتیر، لیزر، درایورهای پرتوان و کاربردهایی که فضای نصب هیت‌سینک بزرگ وجود ندارد مناسب است. بلوک‌ها در دو اندازه‌ی مربعی و مستطیلی عرضه می‌شوند.

راهنمای انتخاب راهکار خنک‌کاری

اگر مطمئن نیستید کدام گزینه برای پروژه‌ی شما مناسب است، این ترتیب کمک می‌کند:

برای قطعات کم‌توان مانند رگولاتور در جریان پایین: هیت‌سینک مداد تراشی به‌تنهایی کافی است.

برای قطعات پرتوان یا فضای بسته: هیت‌سینک به همراه فن ترکیب استاندارد است. جریان هوا کارایی هیت‌سینک را چند برابر می‌کند.

برای تخلیه‌ی گرمای کلی جعبه یا دستگاه: فن به‌تنهایی، همراه با محافظ فن برای ایمنی.

برای ایجاد سرما، نه فقط دفع گرما: المان پلتیر به همراه هیت‌سینک و فن قوی، یا بلوک خنک‌کننده‌ی آبی.

خرید از میکرومیک

فروشگاه میکرومیک در کنار خرید قطعات الکترونیکی، ماژول و ابزار آلات، مجموعه‌ی کاملی از قطعات خنک‌کاری را عرضه می‌کند. ارسال به سراسر کشور انجام می‌شود و امکان خرید حضوری از فروشگاه در بوشهر نیز فراهم است.

۱. سوالات متداول

فن ۱۲ ولت را چگونه به برق وصل کنم؟

این فن‌ها با منبع تغذیه‌ی ۱۲ ولت DC کار می‌کنند. سیم قرمز به مثبت و سیم مشکی به منفی متصل می‌شود. برای فن‌های سه‌سیمه، سیم سوم (معمولاً زرد یا آبی) سیگنال دور فن است و برای کارکرد فن ضروری نیست.

سیم سوم فن چه کاربردی دارد؟

سیم سوم سیگنال تاکومتر است و دور فن را گزارش می‌دهد. اگر برد کنترلی یا میکروکنترلر شما نیاز به پایش دور فن دارد، این سیم به آن متصل می‌شود. برای کارکرد ساده‌ی فن، اتصال آن لازم نیست.

فن ۴۰۲۰، ۶۰۲۰ و ۸۰۲۵ یعنی چه؟

دو رقم اول اندازه‌ی ضلع فن به میلی‌متر و دو رقم آخر ضخامت آن است. مثلاً ۸۰۲۵ یعنی فن ۸۰×۸۰ میلی‌متر با ضخامت ۲۵ میلی‌متر.

فن بزرگ‌تر بهتر است یا کوچک‌تر؟

اگر فضا اجازه دهد، فن بزرگ‌تر بهتر است. فن بزرگ برای جابه‌جایی حجم هوای یکسان به دور کمتری نیاز دارد و در نتیجه صدای کمتری تولید می‌کند و عمر بیشتری دارد.

آیا می‌توان فن ۱۲ ولت را با ولتاژ کمتر راه‌اندازی کرد؟

بله، با کاهش ولتاژ دور فن کم می‌شود و صدا کاهش می‌یابد. اما اگر ولتاژ خیلی پایین بیاید، ممکن است فن اصلاً شروع به چرخش نکند. معمولاً زیر ۷ ولت راه‌اندازی مطمئن نیست.

چگونه دور فن را کنترل کنم؟

با استفاده از ماژول کنترل دور یا مدار PWM با میکروکنترلر. در پروژه‌های آردوینو، با یک ماسفت و سیگنال PWM می‌توان دور فن را کنترل کرد.

محافظ فن واقعاً لازم است؟

در دستگاه‌هایی که کاربر با آن‌ها در تماس است یا احتمال ورود سیم و اجسام به فن وجود دارد، بله. محافظ فن هم از آسیب به کاربر و هم از قفل شدن و سوختن فن جلوگیری می‌کند.

هیت سینک مداد تراشی برای چه قطعاتی مناسب است؟

برای قطعات پکیج TO-220 مانند رگولاتورهای 7805، 7812 و LM317، ماسفت‌های قدرت و ترانزیستورهای سری TIP.

آیا برای هیت سینک به خمیر سیلیکون نیاز است؟

بله. بدون خمیر حرارتی، هوای محبوس بین قطعه و هیت‌سینک نقش عایق را بازی می‌کند و کارایی خنک‌کاری کاهش می‌یابد. لایه‌ی نازک خمیر کافی است؛ مقدار زیاد نتیجه‌ی معکوس می‌دهد.

المان پلتیر TEC1-12706 چگونه کار می‌کند؟

با اعمال جریان DC، یک سمت المان سرد و سمت دیگر گرم می‌شود. عدد ۱۲ در مدل به معنای ولتاژ کاری ۱۲ ولت و عدد ۰۶ به معنای جریان حدود ۶ آمپر است.

آیا پلتیر بدون هیت سینک کار می‌کند؟

خیر. پلتیر گرما را جابه‌جا می‌کند و اگر گرمای سمت داغ دفع نشود، اختلاف دما از بین می‌رود، سمت سرد گرم می‌شود و در نهایت خود المان آسیب می‌بیند. هیت‌سینک و فن یا خنک‌کاری آبی برای سمت گرم الزامی است.

پلتیر چقدر جریان مصرف می‌کند؟

مدل TEC1-12706 در ولتاژ ۱۲ ولت حدود ۶ آمپر می‌کشد، یعنی نزدیک به ۷۲ وات. منبع تغذیه باید توان کافی داشته باشد.

بلوک خنک کننده آبی چه مزیتی نسبت به هیت سینک دارد؟

ظرفیت انتقال حرارت بسیار بالاتری دارد و برای فضاهایی که امکان نصب هیت‌سینک بزرگ وجود ندارد مناسب است. در مقابل، به پمپ، رادیاتور و مسیر مایع نیاز دارد و سیستم پیچیده‌تری است.

برای پروژه یخچال کوچک با پلتیر به چه چیزهایی نیاز دارم؟

المان پلتیر، منبع تغذیه‌ی ۱۲ ولت با جریان کافی، هیت‌سینک بزرگ به همراه فن برای سمت گرم، و یک هیت‌سینک کوچک‌تر برای سمت سرد. عایق‌بندی محفظه هم اهمیت زیادی دارد.

فن‌های DELTA و SUNON چه تفاوتی با فن‌های معمولی دارند؟

این برندها فشار استاتیک بالاتر، دوام بیشتر و کیفیت بلبرینگ بهتری ارائه می‌دهند. برای عبور هوا از هیت‌سینک متراکم یا کار مداوم طولانی‌مدت، انتخاب مناسب‌تری هستند.
