ماژول فرستنده و گیرنده 4 کانال ماشین کنترلی RC فرکانس 27MHz/40MHz با آنتن

ماژول کنترل از راه دور مناسب برای ماشین های کنترلی اسباب بازی مدل QF-1688R-3-2

این ماژول شامل یک برد فرستنده یک برد گیرنده و دو عدد آنتن می باشد.

فرکانس کاری 27MHz/40MHz

ماژول ریموت وایرلس ماشین کنترلی دارای چهار کانال می باشد که قابلیت اتصال به دو موتور را دارد و امکان کنترل ماشین در چهار جهت جلو، عقب و طرفین را دارد.

مشخصات:

ابعاد برد فرستنده: 57×38 میلیمتر

ابعاد برد گیرنده: 27×42 میلیمتر

فرکانس کاری: 27/40 مگاهرتز

ولتاژ کاری فرستنده: 3 الی 4.5 ولت (پلاریته ولتاژ ورودی رعایت شود، در صورت اعمال ولتاژ اشتباه به ماژول آسیب خواهد دید)

ولتاژ کاری گیرنده: 4.5 ال 6 ولت (پلاریته ولتاژ ورودی رعایت شود، در صورت اعمال ولتاژ اشتباه به ماژول آسیب خواهد دید)

خروجی برد گیرنده: دو کانال 2 الی 3.5 ولت

برد مسافتی ماژول: حدود 10 متر

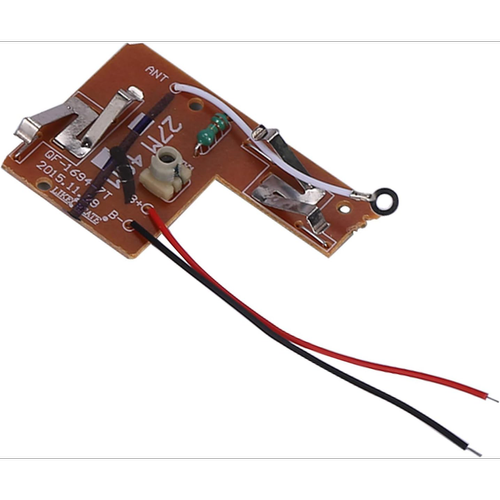

اتصالات برد فرستنده:

B+: سیم قرمز، تغذیه ورودی مثبت

B-: سیم مشکی، تغذیه ورودی منفی

ANT: سیم سفید، آنتن

اتصالات برد گیرنده:

B+: سیم قرمز، تغذیه ورودی مثبت

B-: سیم مشکی، تغذیه ورودی منفی

ANT: سیم سفید، آنتن

L , R: تغذیه خروجی موتور اول برای کنترل حرکت به چپ و راست ماشین کنترلی

F , B: تغذیه خروجی موتور دوم برای کنترل حرکت به سمت جلو و عقب ماشین کنترلی
